一、活性艳蓝 翠蓝的结构

目前印染企业使用的活性艳蓝KN—R(C．I．活性蓝19)、活性翠蓝KN—G(C．I．活性蓝21)的反应基是乙烯砜硫酸酯，其结构如下：



二、耐碱性试验

活性染料耐碱性试验至今行业没有统一的标准。据了解，不同客户对染料浓度、碱剂的种类、碱剂浓度、试验液中盐的含量以及要求稳定的时间相差甚远，难以统一，且互相保密，故耐碱性试验要根据不同客户需要制定各种企业标准。测试时，按某企业标准将活性艳蓝KN—R、活性翠蓝KN—G在搅拌下溶于规定体积的NaS0水溶液中，在50％下将5OLNa：CO溶液加入，保温搅拌至规定时间，以滤纸残留斑点评定。



三、形成色点 色花的过程

“D”为染料母体，在进行耐碱稳定性测试过程中，根据观察滤纸残留斑点可判断出：当碱剂加入后，5分钟左右染料分子(I)中反应基乙烯砜硫酸酯基本完成消除反应，而乙烯砜染料(Ⅱ)由于染料分子反应基上少一个水溶性基团一硫酸酯基，溶解度会减小，在电解质和碱剂的作用下易析出。



活性艳蓝KN—R，蒽醌结构分子中水溶性基团(磺酸基和硫酸酯基)很少，由于碱液的加入，水溶性反应基乙烯砜硫酸酯基变成了不溶于水的乙烯砜基，溶解度下降很多，如遇到外界因素(电解质、水质不好、某些助剂等)影响，极易在染液中形成色点，在织物上就会产生色点色花现象；



活性翠蓝KN—G，染料母体为铜酞菁结构，整个分子结构共平面性较好。在通常情况下，以“聚集”状态存在于染液中，这些聚集状态的染料在纤维中很难渗透，因为棉纤维的无定形区只允许单分子染料渗透扩散，因而上染织物的染料分子较少，大量的染料存在染液中，如遇外界因素(水的硬度较高、某些助剂等)，很容易越聚越大，在织物上就会很容易出现色点色花。



四、活性染料S、 E、 R、 F特征值

S值为直接性，用添加盐后的吸附值表示；

E值为吸尽值，用加碱剂后最终的吸尽值表示；

F值为固色值，用皂煮后的固色值表示；

R值为固色速率，用加碱剂l0分钟后的固色值对最终固色值的比值来表示。



决定匀染性的因素主要是S值及S值与F值差，E值和F值之差表示浮色染料，决定洗涤的难易程度。

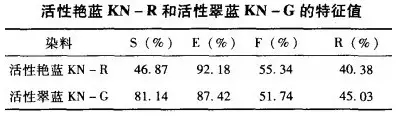

从表中数据可看出：活性艳蓝KN—R直接性较低，加碱后吸附值较大，碱剂对染料上染影响较大，是色点色花主要影响因素；活性翠蓝KN—G直接性较大，温度对染料上染影响大，两支染料E—F差值都较大，表明染色完毕浮色较多，需加强皂洗和水洗。



五、浸染工艺中活性艳蓝 翠蓝色点色花解决办法

在有些颜色(如艳蓝、亮绿、绿色等)中都不可避免要使用活性艳蓝和翠蓝，由于这两支染料结构的特殊性，因而决定了这两支染料对工艺条件(水质、电解质、碱剂、温度、助剂等)比较敏感。



1、活性艳蓝KN—R的s值较小，加碱后E值较大，溶解度变化较大，因此，在制定工艺时，要充分考虑每个影响因素，水质最好小于50ppm，浅色考虑使用比较好的匀染剂，中深色不要使用。



2、采用预碱法工艺(即在染液加入前根据染料的用量加0．5～1．0g／L纯碱，避免因染液pH值变化大引起染料瞬间上染加快而产生色点色花现象)。



3、使用预留清水溶化碱剂。如果采用回流液溶化碱剂，这时的回流液已含有正常工艺浓度的电解质及染料，尽管可能大部分染料已经被纤维吸附，但至少还有40％以上的剩余染料在染液中，用回流液溶化碱剂，料缸中碱剂的浓度必然超过正常碱剂工艺浓度很多，料缸中活性艳蓝和翠蓝溶解度会下降，进而发生凝聚，这样的悬浮液进入缸中，聚集的染料在布面上容易形成色点色花。



4、加碱剂要先慢后快，对于匀染性较差的织物(稀薄棉织物、弹性织物)可采用先升高染色温度，增强染料的移染性，然后降温至所需工艺温度再加碱剂的办法。活性翠蓝KN—G的s值较大，常温下，染料分子以“聚集”状态存在于染液中，很难进入棉纤维的无定形区，上染织物的染料很少(在溢流机和喷淋染色时常温下活性翠蓝上染速率明显慢于其他染料)。



5、若水质不好或某些助剂有影响，染料很容易形成悬浮物，在织物上表现为色点色花，即使升高染液的温度，这种染料悬浮物很难再溶于水。当染液温度升至工艺温度后，染料分子间有足够的能量，由“聚集”状态变成单分子状态，这时s值变大，单分子状态的翠蓝很容易进人棉纤维的无定形区，上染速率变快，此时要防止染花现象，因此，严格控制升温速度，增加移染时间。浅色或稀薄织物和弹性织物，可提高染色温度。使用清水溶化碱剂，碱剂的加入先慢后快。



这里需要强调的是：有些织物如人棉弹力针织布，前处理使用的助剂(如乳化去油剂)的工艺条件(如温度、pH值等)一定要清楚，切不可因使用条件不当引起破乳，一旦出现破乳情况，清洗很困难，染色时很容易出现色渍色斑情况。



六、轧烘轧烘工艺中活性艳蓝翠蓝色点解决办法



在轧烘轧蒸工艺中，染料和碱剂是分开的，这两支染料在无碱的情况下，溶解度较大，只要将染料充分溶解，在打底部分是不会出色点的，严格控制预烘和烘干温度，以免因染料的泳移而使布面产生条花。



色点产生主要发生在浸轧固色液，经汽蒸后。这是由于织物通过浸轧槽固色液时，有部分染料解析在固色液中，加上浸轧槽中有部分补充染料，在高浓度的盐碱溶液中，如果轧槽温度较低，水质和某些助剂的影响，染料的溶解度下降，以“聚集”状态出现在固色液中，极易与水中的钙镁离子及悬浮絮状物结合，形成色点沾到布面所至(实践表明：有些助剂在高浓度的盐碱溶液中，温度较低时，易形成絮状悬浮物)。解决的方法：降低水的硬度至70ppm以下，提高高位槽固色液的温度(80℃以上)，确保浸轧槽固色液温度不低于50％，加快染料分子的运动，使染料分子不易聚集，即可有效解决色点问题。



七、替代的染料



在不断改进染料的应用性能的基础上，经过多年的研究和实践，用MZ—RH艳蓝、MZ—HGN翠蓝和MZ—G133％翠蓝替代KN—R艳蓝和KN—G翠蓝，可以解决色点色花现象。
